AFR260-3 2.5mm2 镀镍高温导线高温导线系列产品是我公司最近推出的一种特种电缆，镀银、镀锡、镀镍导体，氟塑料绝缘氟塑料护套、玻璃纤维编织护套及聚氨酯护套。广泛使用与航天航空、化工、冶金、高铁、科研机构、电子计算机系统、自动化系统的信号传输及检验仪器、仪表等耐高温场所。
AFR260-3 2.5mm2 镀镍高温导线
执行标准Q/SK-JS04-2019

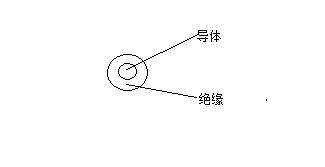

一、镀镍高温导线示意图
二、镀镍高温导线用途
高温导线系列产品是我公司最近推出的一种特种电缆，镀银、镀锡、镀镍导体，氟塑料绝缘氟塑料护套、玻璃纤维编织护套及聚氨酯护套。广泛使用与航天航空、化工、冶金、高铁、科研机构、电子计算机系统、自动化系统的信号传输及检验仪器、仪表等耐高温场所。

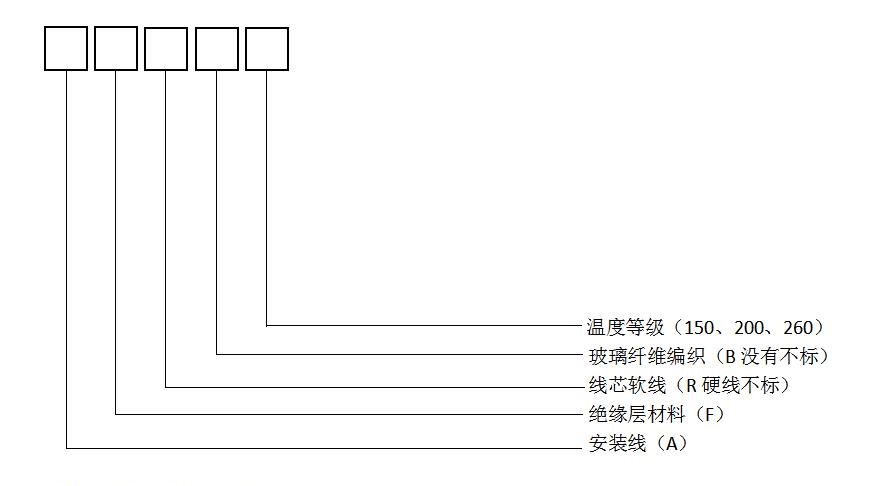

三、镀镍高温导线型号和组成
导体：镀锡-1 镀银-2 镀镍-3
举例：
耐高温200℃、软芯、镀银安装线，截面积1mm2表示为：
AFR-200-2 1.0mm2
耐高温150℃、硬芯、镀锡安装线，截面积0.5mm2表示为：
AF160-1 0.5mm2
四、镀镍高温导线规格
|
序号 |
标称截面 mm2 |
导体结构/单丝直接 |
成品线芯直流电 阻不大于 Ω/Km |
电线外径 mm |
成品线最大重量kg/km |
|||
|
镀锡 |
镀银 |
250V |
600V |
250V |
600V |
|||
|
1 |
0.06 |
7/0.10 |
364 |
330 |
0.61±0.05 |
|
1.14 |
|
|
2 |
0.08 |
7/0.12 |
245 |
227 |
0.69±0.05 |
|
1.59 |
|
|
3 |
0.12 |
7/0.15 |
139 |
153 |
0.79±0.05 |
|
2.25 |
|
|
4 |
0.15 |
19/0.10 |
136 |
126 |
0.91±0.05 |
1.02±0.05 |
3.36 |
3.01 |
|
5 |
0.20 |
19/0.12 |
90.4 |
83.5 |
1.07±0.05 |
1.14±0.05 |
4.79 |
4.22 |
|
6 |
0.35 |
19/0.16 |
53.1 |
49.5 |
1.27±0.05 |
1.32±0.05 |
7.19 |
5.87 |
|
7 |
0.50 |
19/0.18 |
32.4 |
30.2 |
1.49±0.05 |
1.52±0.05 |
9.29 |
8.43 |
|
8 |
0.75 |
19/0.23 |
24.6 |
22.7 |
1.55±0.05 |
1.70±0.05 |
11.1 |
10.5 |
|
9 |
1.00 |
19/0.26 |
20.4 |
19.0 |
1.61±0.05 |
1.80±0.05 |
1.14 |
12.5 |
|
10 |
1.20 |
19/0.28 |
16.6 |
15.3 |
|
2.06±0.08 |
|
16.1 |
|
11 |
1.50 |
19/0.32 |
12.7 |
11.7 |
|
2.25±0.08 |
|
19.5 |
|
12 |
2.00 |
19/0.37 |
10.0 |
9.45 |
|
2.41±0.08 |
|
24.5 |
|
13 |
2.50 |
37/0.30 |
7.43 |
6.86 |
|
2.78±0.10 |
|
32.3 |
|
14 |
3.00 |
37/0.32 |
6.63 |
6.23 |
|
2.90±0.10 |
|
37.3 |
|
15 |
4.00 |
37/0.37 |
4.88 |
4.51 |
|
3.38±0.10 |
|
46.9 |
|
16 |
5.00 |
37/0.41 |
4.13 |
3.90 |
|
3.52±0.10 |
|
56.5 |
|
17 |
6.00 |
37/0.45 |
3.30 |
3.05 |
|
4.08±0.10 |
|
68.2 |
五、镀镍高温导线使用特性
1. 工作电压：250/600V及以下
2. 工作温度：不超过260℃
3. 最低使用环境温度：-65℃
注: 镀镍高温导线绝缘材料均为一次料：聚全氟乙丙烯、聚四氟乙烯（PFA、FEP、F46、teflon、氟塑料、铁氟龙）。产品具有耐高低温-65~200℃，-65~260℃、耐油、耐腐蚀、耐酸碱、耐老化性能。
